Bloque de Rodamiento Lineal THK SR25TB1SS(GK)

Bloque de Rodamiento Lineal THK SR25TB1SS(GK)


• SR25TB1SS-GK

• Bloque de Guía Lineal (SR25TB1SS(GK))

• BLOQUE DE GUÍA LINEAL

• Patines de guía lineal

• Carro de riel guía

• Rodamientos lineales

• Carro de rodamientos

• CARRO DE BOLAS ESTÁNDAR, RIEL DE 25 MM, ANCHO DE 83 MM, 20.3 KN

Guide rail carriage.jpg

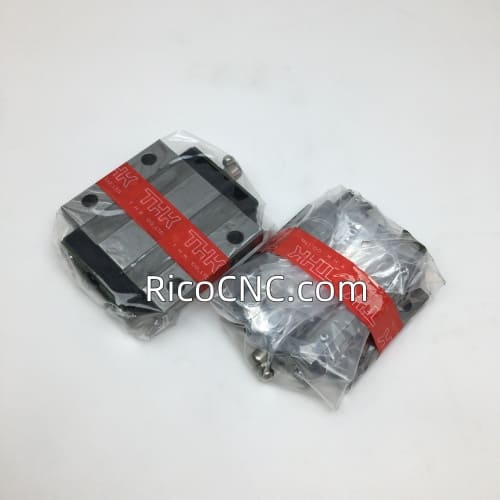

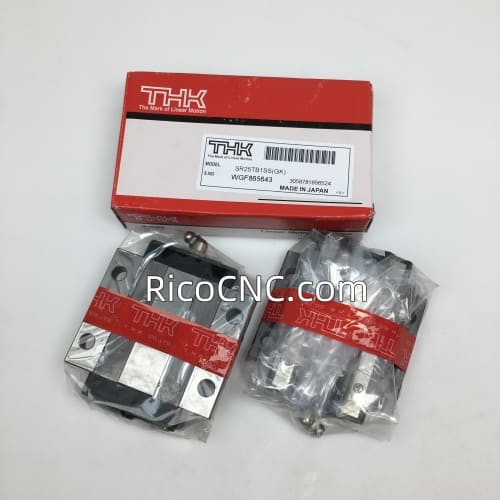

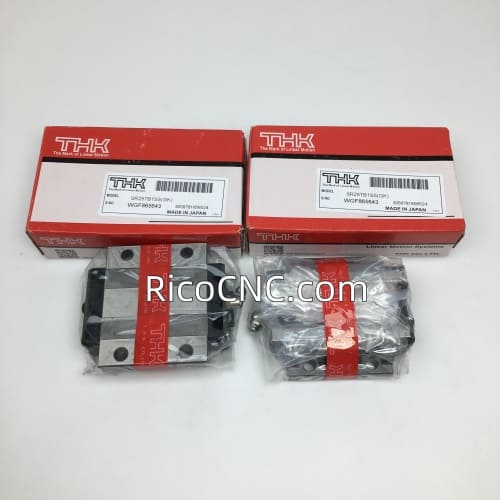

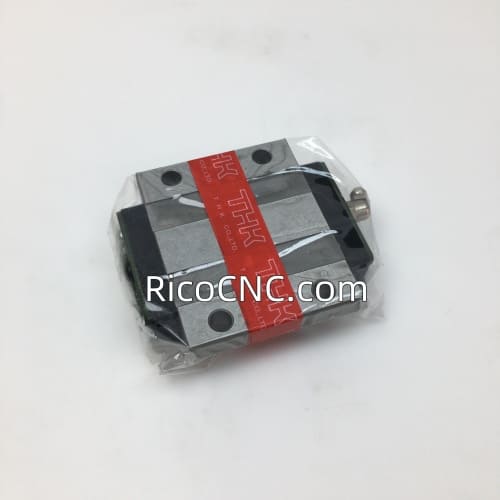

Bloque de rodamiento lineal THK SR25TB1SS(GK) BLOCK, Carro de bolas lineal intercambiable estándar global para riel de perfil Serie SR-TB, Bloque con brida montado desde la parte inferior, riel de 23 mm, 73 mm de ancho x 83 mm de largo, capacidad estática de 44,7 kN. Especificaciones del bloque de rodamiento lineal THK SR25TB1SS(GK) BLOCK

Linear Guide Block (SR25TB1SS(GK)).jpg

Tamaño estándar global (diseño de complemento completo)

Serie GK: bloques individuales disponibles en stock para una intercambiabilidad fácil y rápida

Diseño delgado y compacto, gran capacidad de carga radial

Excelente precisión de deslizamiento en plano

Disponible en diseños con brida (series SR-TB y SR-SB) y sin brida (series SR-W y SR-V)

Bajo nivel de ruido

Diseñado para absorber las imprecisiones de la superficie de montaje en cuanto a nivel y paralelismo entre dos rieles, manteniendo la precisión y un movimiento suave

Disponible en acero inoxidable

LINEAR GUIDE BLOCK.jpg

Especificaciones del bloque de rodamiento lineal THK SR25TB1SS(GK) BLOCK

Fabricado por THK

SR25TB1SS-GK

Tipo de bloque: [Ancho] TB: Bridado con orificios pasantes

Altura de montaje M (mm): 33

Material: Acero al carbono

Grado de precisión: Grado normal (plazo de entrega óptimo)

Disposición de bolas: 4 filas Circular

Capacidad de carga básica: Capacidad dinámica C(N): 20300

Capacidad de carga básica: Capacidad estática Co(N): 39500

Momento estático admisible MA(N⋅m): 286

Momento estático admisible MB(N⋅m): 175

Momento estático admisible MC(N⋅m): 355

Número de pieza nominal: 25

Paso de montaje del bloque (dirección del ancho) (mm): 60
